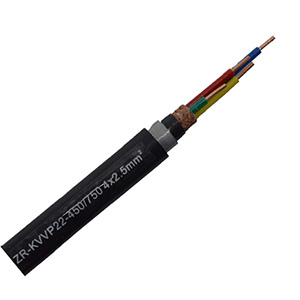

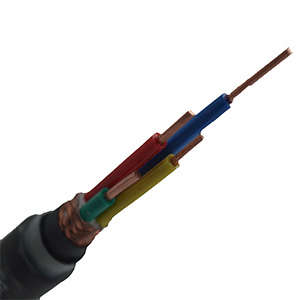

塑料絕緣銅絲編織屏蔽鋼帶鎧裝控制電纜
?1、本產品適用于交流額定電壓450/750V及以下的控制監控回路及保護線路和配電裝置中電器儀表的連接、繼電回路的連接、開關設備的操作、報警及連鎖系統等。
?2、生產標準:GB/T9330-2008
?3、產品型號、名稱、規格見下表:
絕緣類型 |
型號 |
名稱 |
芯數 |
標稱截面(mm2) |
聚氯乙烯 |
KVVP-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
2-61 |
0.5-10 |
KVVRP-22 |
銅芯聚氯乙烯絕緣聚氯乙烯護套銅絲編織屏蔽鋼帶鎧裝控制軟電纜 |
|||
交聯聚乙烯 |
KYJVP-22 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽鋼帶鎧裝控制電纜 |
||
KYJVRP-22 |
銅芯交聯聚乙烯絕緣聚氯乙烯護套銅絲編織屏蔽鋼帶鎧裝控制軟電纜 |
?4、使用特性:
?4.1電纜敷設溫度應不低于0℃;?
?4.2 PVC絕緣電纜導體的長期允許工作溫度為70℃,短路時(最長持續時間不超過5S)電纜導體的最高工作溫度為160℃;XLPE絕緣電纜導體的長期允許工作溫度為90℃,短路時(最長持續時間不超過5S)電纜導體的最高工作溫度為250℃;
?4.3電纜允許的彎曲半徑:無鎧裝層的電纜,應不小于電纜外徑的6倍;有鎧裝或銅帶屏蔽結構的電纜,應不小于電纜外徑的12倍,有屏蔽層結構的軟電纜,應不小于電纜外徑的6倍。
