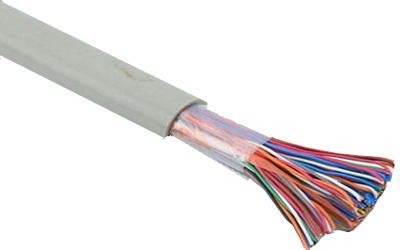

?無屏蔽類型計算機電纜
一、依據標準：TICW/06-2009 《計算機與儀表電纜》
三、總屏蔽類型計算機電纜的電氣性能
|
檢驗項目 |
單位 |
技術指標 |
||
|
PE、XLPE絕緣 |
PVC絕緣 |
|||
|
絕緣電阻(20℃) ≥ |
任一線對導體間 |
MΩ·km |
3000 |
25 |
|
線對屏蔽間 |
1 |
1 |
||
|
最大工作電容 |
無屏蔽或只有總屏蔽 |
pF/m |
90 |
150 |
|
分屏或分屏+總屏蔽 |
130 |
280 |
||
|
電容不平衡?≤（測量長度250米） |
有分屏蔽 |
PF |
500 |
500 |
|
無分屏蔽 |
250 |
250 |
||
|
屏蔽抑制系數≤ |
只有分屏或只有總屏 |
? |
0.05 |
0.05 |
|
既有分屏又有總屏 |
? |
0.01 |
0.01 |
|
四、產品型號名稱
|
型號 |
產品名稱 |
|
DJYV |
銅芯聚乙烯絕緣聚氯乙烯護套計算機電纜 |
|
DJYJV |
銅芯交聯聚乙烯絕緣聚氯乙烯護套計算機電纜 |
|
DJVV |
銅芯聚氯乙烯絕緣聚氯乙烯護套計算機電纜 |
五、安裝、使用特性
1、PVC、PE絕緣電纜敷設溫度應不低于0℃，XLPE絕緣電纜敷設溫度應不低于-15℃；
2、PVC、PE絕緣電纜導體的長期允許工作溫度為70℃，短路時（最長持續時間不超過5S）電纜導體的最高工作溫度為160℃；
3、XLPE絕緣電纜導體的長期允許工作溫度為90℃，短路時（最長持續時間不超過5S）電纜導體的最高工作溫度為250℃；
4、電纜允許的彎曲半徑：無鎧裝層的電纜，應不小于電纜外徑的6倍；有鎧裝或銅帶屏蔽結構的電纜，應不小于電纜外徑的12倍，有屏蔽層結構的軟電纜，應不小于電纜外徑的6倍。
